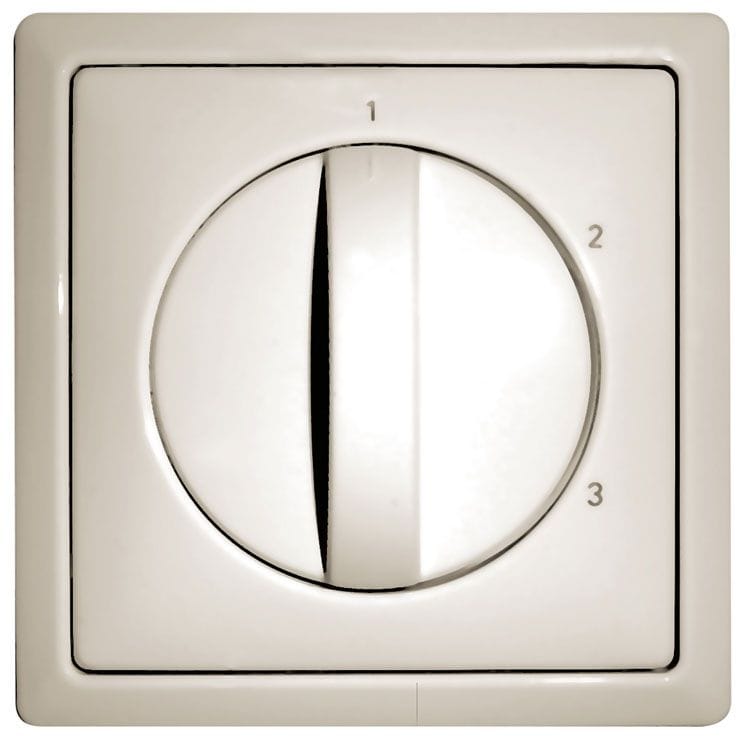

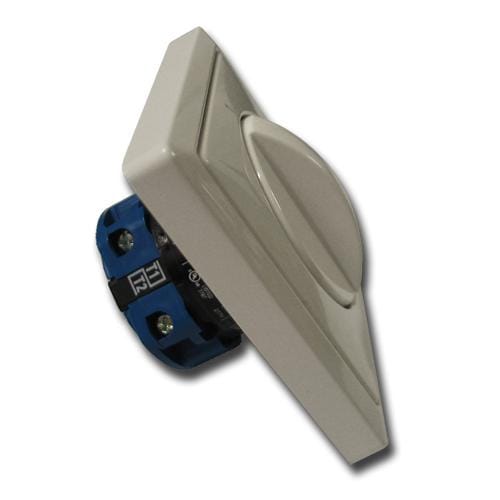

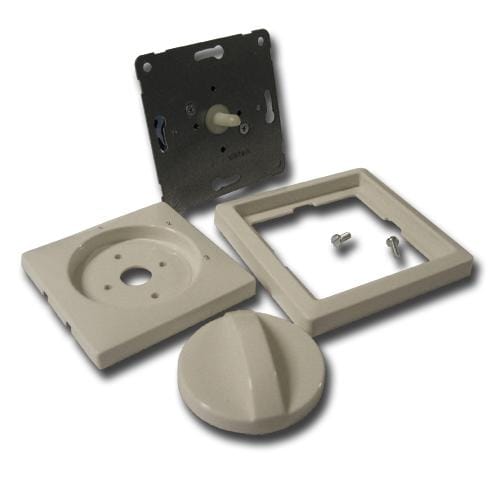

Driestanden schakelaar (Inbouw)

Driestandenschakelaar universeel, geschikt voor elke standaard mv unit voorzien van perilex aansluitsnoer.

Schakelschema

• Stand 1 – geen doorverbinding, alleen constante 230V via bruine draad naar mv unit
• Stand 2 – doorverbinding bruine draad op P-contact schakelaar (230V) naar T1 zwarte schakeldraad midden toerental
• Stand 3 – doorverbinding bruine draad op P-contact schakelaar (230V naar T2 zwarte/grijze schakeldraad voor hoge toerental

Alleen geschikt voor ‘inbouw’ toepassing!
Voor opbouw toepassing dient u zelf een passende opbouwdoos te voorzien.
